Murs armés: étape par étape

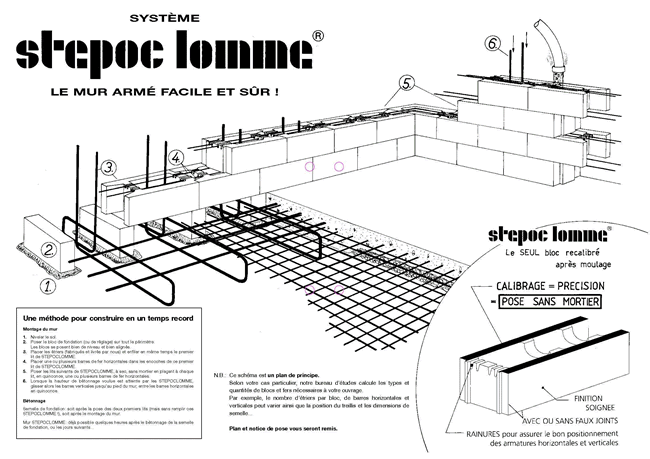

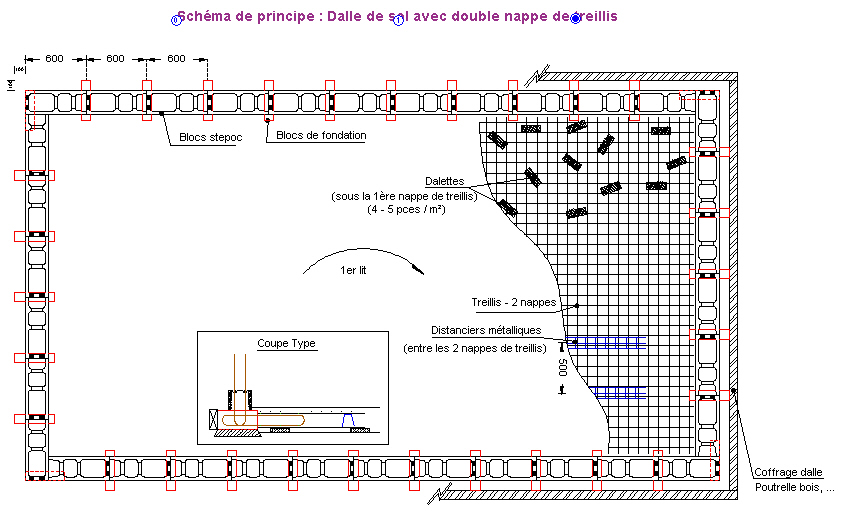

Schéma de principe

Ce schéma n’est pas un plan de pose.

Il s’agit juste d’un schéma de principe qui illustre les étapes de mise en œuvre.

Les plans d’armatures sont spécifiques à chaque cas. Notre bureau d’études peut vous faire une proposition pour le kit complet Stepoc® et armatures nécessaires chez vous.

1. Terrassement

Mise à niveau sur sol ferme – Empierrement éventuel

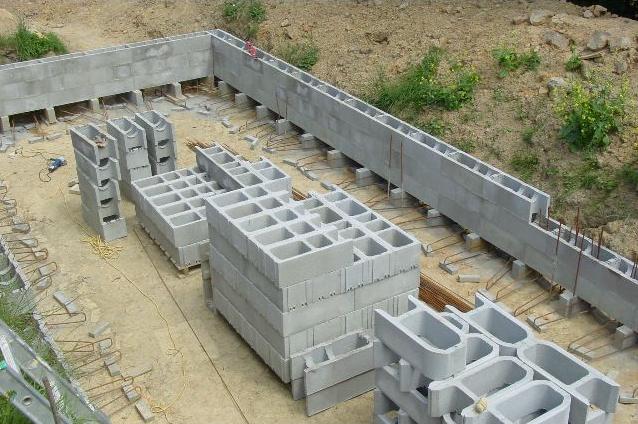

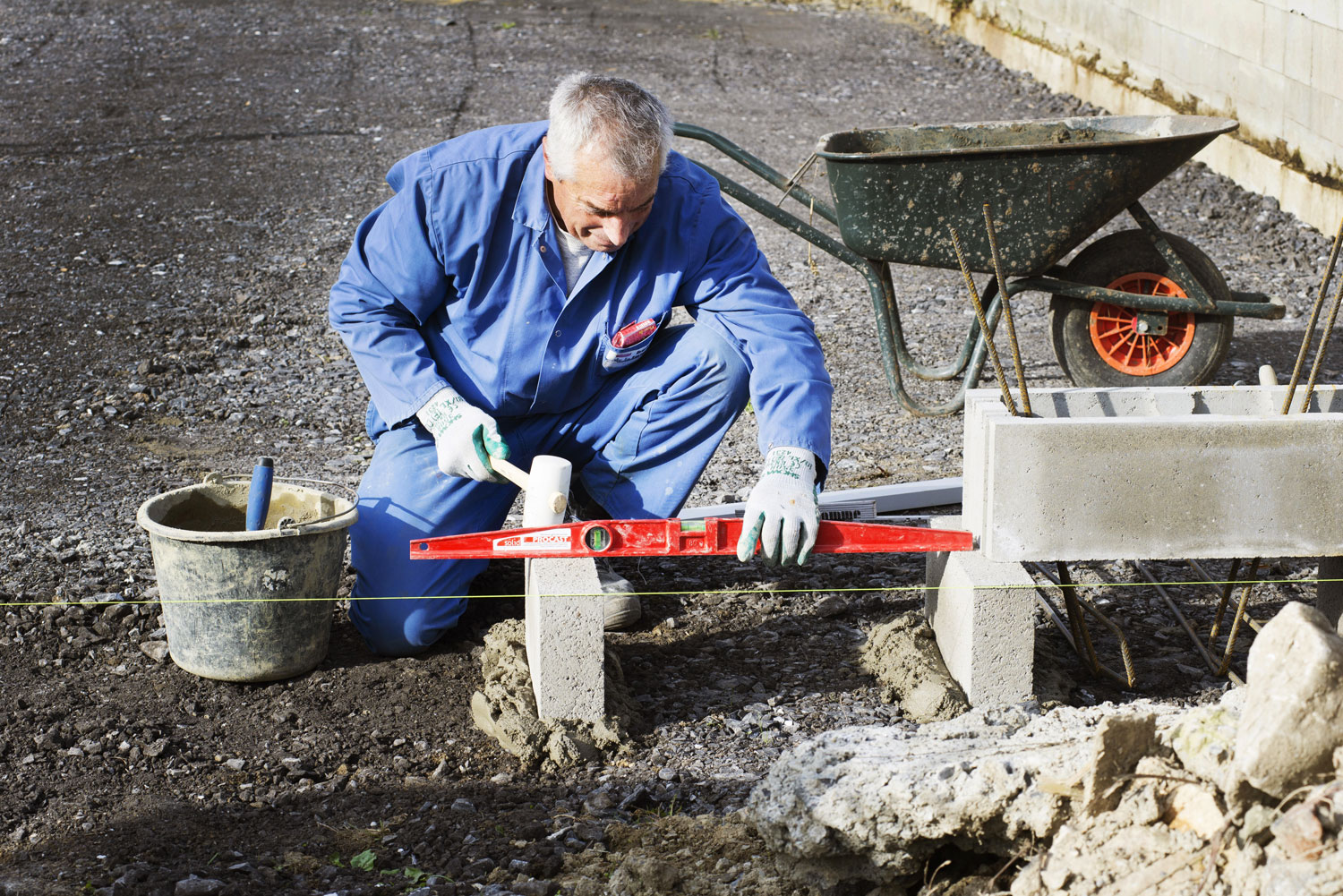

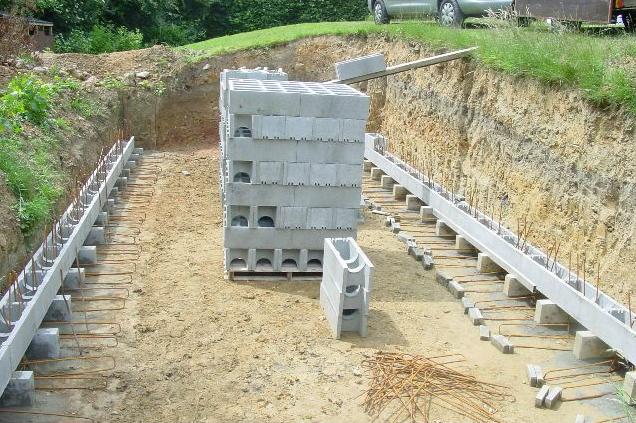

2. Pose des plots de fondation

Blocs à maçonner sur chant pour servir de plots de support au premier lit de blocs Stepoc®.

Réglage des plots de fondation au mortier sec ou peu mouillé, rigoureusement de niveau

Cette étape du montage est essentielle pour obtenir un bon résultat esthétique !

Les plots posés rigoureusement dans le même plan permettent de garder des joints horizontaux bien fermés, sans ondulations, du premier lit de blocs jusqu’au dernier lit ; cela grâce à la précision de nos blocs Stepoc® calibrés en hauteur.

Par contre, les différences de niveau entre plots de fondation – et donc au niveau du premier lit de blocs Stepoc® – risquent de s’accentuer au fur et à mesure du montage du mur. Ces imprécisions au niveau des plots de fondation risquent de faire clapoter les blocs Stepoc® et donc de créer des joints ouverts ou irréguliers entre eux.

Type de plots utilisés
(pour correspondre environ à l’épaisseur de la semelle de fondation)

  • Pour une épaisseur de semelles de fondation de 20 à 25 cm : blocs de maçonnerie de 9 cm pleins (L/H/l = 39/19/09 ;
    soit la hauteur du bloc mis sur chant = 19 cm)
  • Pour une épaisseur de semelle de 30 cm : bordures 50/30/10

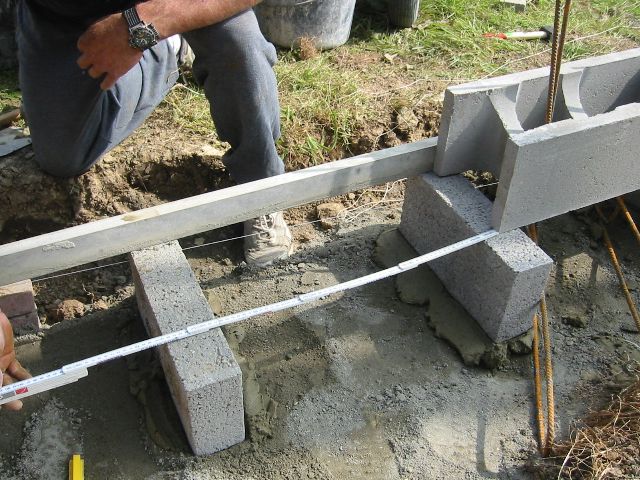

Écartements entre plots de fondation = 60 cm d’axe en axe

! Notes: En réalité, compte tenu des petits joints entre blocs Stepoc® et de petites tolérance dimensionnelles, l’écartement entre plots de fondation doit être un peu supérieur à 600 mm d’axe en axe.

Pour cette raison et pour ne pas devoir déplacer certains plots de fondation, nous recommandons de ne pas régler tous ces plots avant de poser le premier lit de Stepoc®.

Vous pouvez dès lors poser le premier lit de Stepoc® au fur et à mesure de la mise en place des plots de fondation à condition de maçonner ceux-ci avec un mortier peu mouillé qui peut être bien tassé.

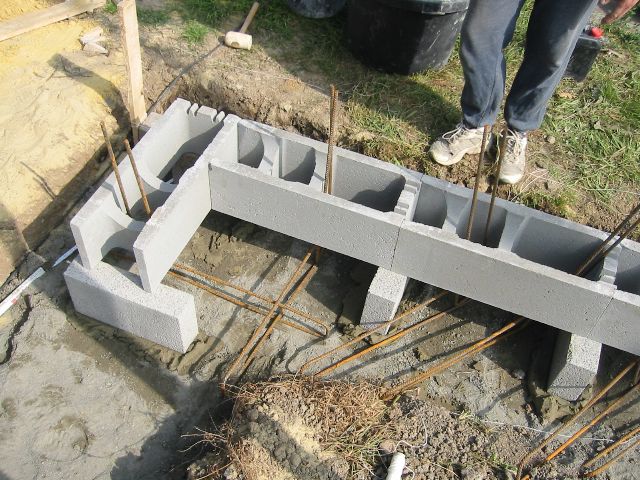

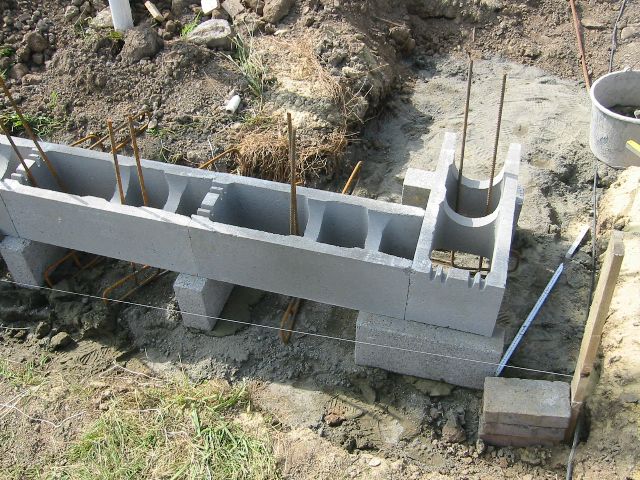

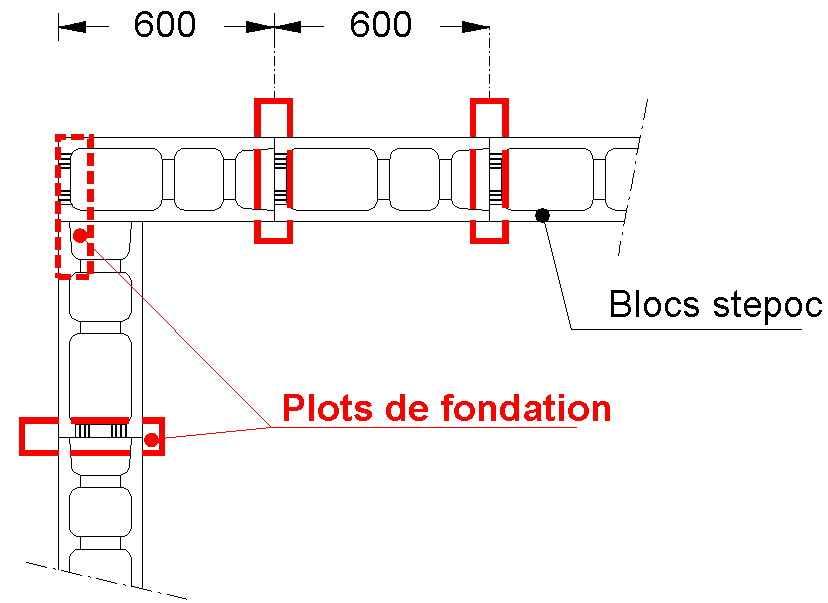

Pose des plots de fondation au droit d’un angle :

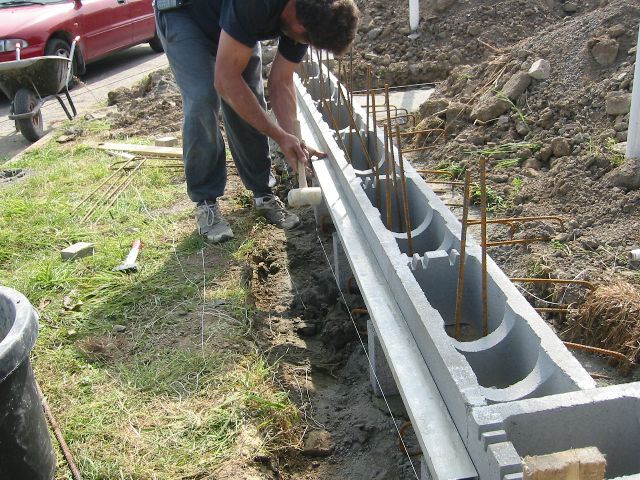

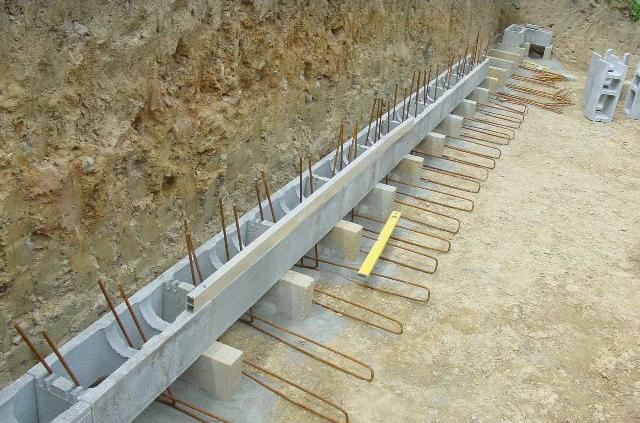

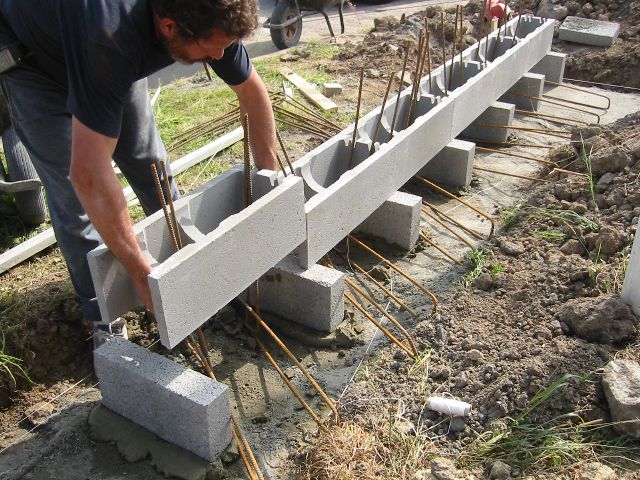

3. Placement des étriers et du premier lit de STEPOC®

Placer les étriers (fabriqués et livrés par nous) et enfiler en même temps le premier lit de Stepoc®.

! Note : Poser le 2ème lit de Stepoc® avant de ligaturer éventuellement les étriers.
En effet, le deuxième lit est décalé et inversé par rapport au premier. Par conséquent, la position définitive des étriers dans le mur est seulement déterminée après la pose de ce 2ème lit de Stepoc®.
Soulever les étriers pour assurer l’enrobage (30 mm de béton) de leur partie inférieure (au moyen d’une ligature éventuelle, ou en posant des écarteurs sous les étriers)

4. Placement des barres horizontales

Placer 1 ou 2 barres horizontales par lit (suivant le plan d’armatures éventuel)

  • Pose des barres après la mise en place de chaque lit de Stepoc®.
  • Pose des barres en quinconce dans les 4 encoches profondes des Stepoc®, comme sur le croquis ci-contre.

Ces 4 encoches profondes permettent la pose aisée des armatures horizontales puis verticales ainsi que leur positionnement correct, sans risque d’erreur.

    •  Prévoir un recouvrement suffisant entre barres :

Min. 40 fois le diamètre des barres utilisées

Exemples :

Diamètre 6 : min. 25 cm – Diamètre 8 : min. 35 cm – Diamètre 10 : min. 45 cm – Diamètre 12 : min. 55 cm – Diamètre 41 : min. 65 cm …

Généralités concernant les armatures dans les angles :

Plier les barres dans les angles, suivant plan de pose spécifique éventuel

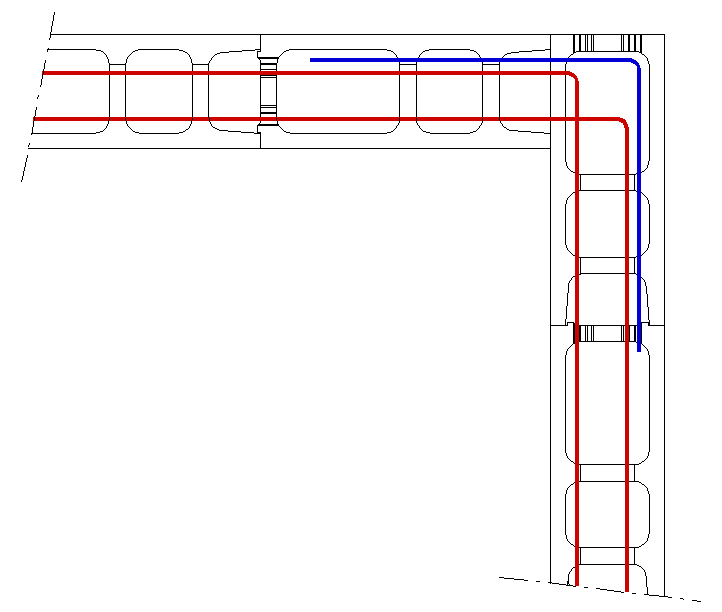

Angle avec poussées bilatérales :

(Croiser les barres + renfort extérieur)

Angle avec poussée intérieure :

Croiser les barres dans l’angle)

Angle avec poussée extérieure :

(Barres parallèles dans l’angle)

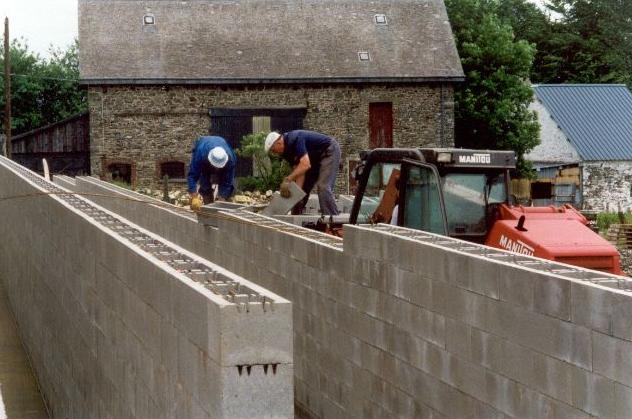

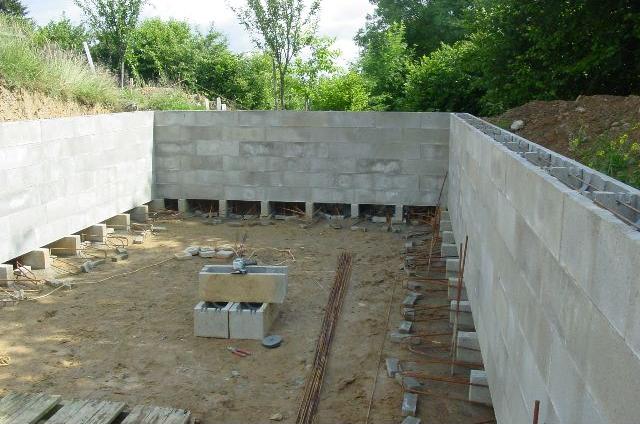

5. Poser les lits suivants de STEPOC® à sec (sans mortier)

Rappel : déposer les barres horizontales lit par lit

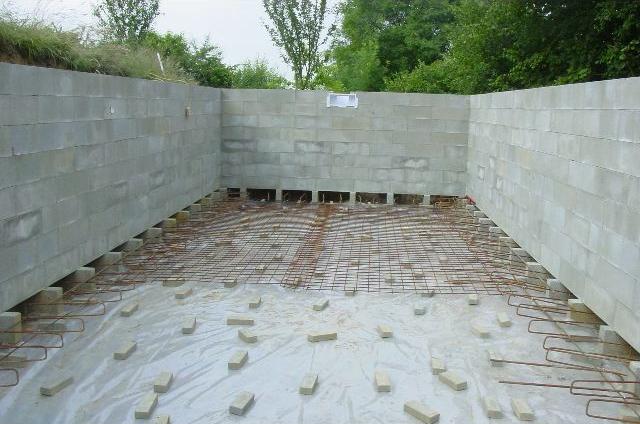

6. Armatures de la dalle de sol

Pose des treillis de sol : 1 ou 2 nappes suivant les cas

– Si 2 nappes de treillis :

– Ecarteurs en béton : à disperser sur le fond de coffre, à raison de 5 pièces par m²
– Poser le treillis inférieur sur les écarteurs.
– Distanciers entre la nappe inférieure et la nappe supérieure : à disposer parallèlement les uns par rapport aux autres tous les 50 cm (pour ne pas que le treillis supérieur puisse trop fléchir lorsqu’on marche dessus pendant le bétonnage…)

Notes :

Les distanciers ne sont pas nécessaires en bordure des murs grâce aux étriers qui servent aussi de distanciers.
Déterminer la hauteur des distanciers suivant l’épaisseur de la dalle de sol.



Exemples :

Distanciers de 90 mm pour une dalle de 20 cm d’épaisseur (enrobages de min. 30mm).
Déposer le treillis supérieur sur les distanciers et les étriers.

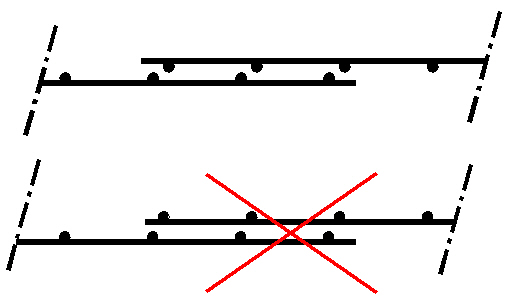

Recouvrements entre treillis :

Inverser de préférence les treillis (« côté pile sur côté face ») pour avoir au droit des recouvrements 3 épaisseurs de barres au total plutôt que 4.

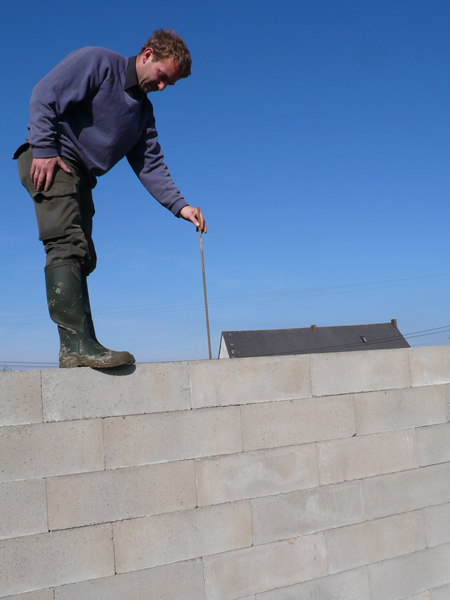

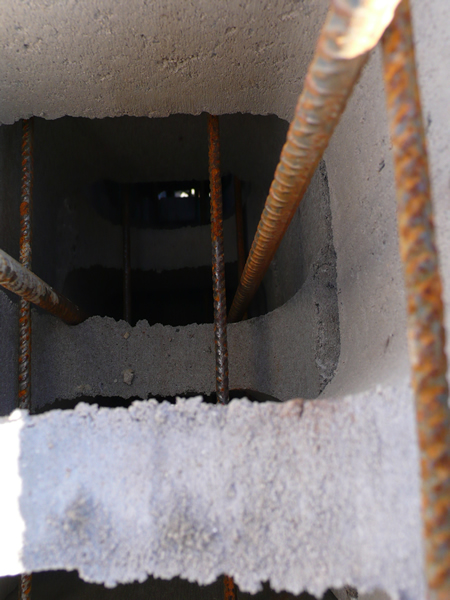

7. Placement des barres verticales

Lorsque les STEPOC® sont posés jusqu’à la hauteur de bétonnage voulue, glisser alors les barres verticales jusqu’au pied du mur, entre les barres horizontales en quinconce.

8. Betonnage
